Yağın, yağın kendisine ve genel olarak makineye bulaşmasının etkileri, bir baypas filtre sistemi takılarak elde edilen ilgili temizleme sonuçlarının mükemmel olduğu açıktır:
Filtrasyon üniteleri ECOFIL T-serisi, yanmalı motorlarda ve diğer gres uygulamalarında gres yağının temizlenmesi için geliştirilmiştir. Filtrelenen tank hacmine göre beş boyda üretilirler. Tüm filtreleme üniteleri ECOFIL, korozyona karşı işlemden geçirilir ve 8 Bar'a kadar çalışma basıncı için test edilmiş ve onaylanmıştır.
Mikrofiltrasyon, azaltılmış yağ akışı gerektiriyordu (T-35 için maks. 3 l/dak). Azaltılmış yağ akışı, filtre gövdesinin çıkış tarafının filtre elemanının iç direnciyle açılmasıyla sağlanır. Sonuç, yağ basıncını etkiler.
Filtrelemeyi önlemek için az miktarda yağı bile zorlaştıran filtre yatağının iki sızdırmaz kenarı.
Tüm T serisi filtre yuvaları, dikey veya yatay bir yüzeye tutturmak için bir montaj braketi ile donatılmıştır.
| Normal akış | 1,0 l /min. | |
| Filtreleme yeteneği | 1-5 µm | |
| Maksimum yağ sıcaklığı | 80 °C | |
| Maksimum tank hacmi | 250 litre | |
| Çıkış yağı viskozitesi | 9 - 220 cSt | |
| Operasyonel basınç | 5 / 8 bar | |
| Hidrolik bağlantılar | girdi | diş 1/4" |
| çıktı | diş 1/4" | |
| Dış boyutlar | ø 122 x 312 mm | |
| Ağırlık | 3,23 kg | |
| Filtre öğesi | 101 | |
| Malzeme | çelik | |
| Normal akış | 2,0 l/dak. | |
| Filtreleme yeteneği | 1-5 µm | |
| Maksimum yağ sıcaklığı | 80 °C | |
| Maksimum tank hacmi | 500 litre | |
| Çıkış yağı viskozitesi | 9 - 220 cSt | |
| Operasyonel basınç | 5 / 8 bar | |
| Hidrolik bağlantılar | girdi | diş 1/4" |
| çıktı | diş 1/4" | |
| Dış boyutlar | ø 159,5 x 308,5 mm | |
| Ağırlık | 3,23 kg | |
| Filtre öğesi | 201 | |
| Malzeme | alüminyum | |
| Normal akış | 3,0 l / dak. | |
| Filtreleme yeteneği | 1-5 µm | |
| Maksimum yağ sıcaklığı | 80°C | |
| Maksimum tank hacmi | 1200 litre | |
| Çıkış yağı viskozitesi | 9 - 220 cSt | |
| Operasyonel basınç | 5 / 8 bar | |
| Hidrolik bağlantılar | girdi | diş 1/4" |
| çıktı | diş 1/4" | |
| Dış boyutlar | ø 212 x 312 mm | |
| Ağırlık | 4,07 kg | |
| Filtre öğesi | 351 | |
| Malzeme | alüminyum | |
Filtration units ECOFIL H-Series is tested and approved for operation pressure up to 315 bar and fulfil EU regulations. Systems of serie H need not the pump neither motor/engine. They are installed to by-pass position of main hydraulic circuit with operation pressure between 8 and 350 Bar. All filter housings H-series are equipped with a mounting bracket for attachment to a vertical or horizontal surface. The filter housing is provided with a flow control valve to obtain the conditions for the microscopic depth filtration (constant low pressure and constant flow). Buil-in safety-valve is protect to increase the oil pressure.
Safety-valve is open by 6 bar oil pressure and after oil is flows directly into the return pipes without passing through the filter element. Oil pressure gauge is indicates the need to replace the element as a function of the pressure caused by progressive saturation of the filter element. Oil pressure gauge is necessary to adjust the correct position of the stop valve, which is located at inlet to the filter housing in order to set max. pressure in the filter housing.
| Normal flow | 1,0 l /min. | |
| Filtration ability | 1-3 µm | |
| Maximum oil temperature | 80 °C | |
| Maximum tank volume | 250 liters | |
| Output oil viscosity | 9 - 220 cSt | |
| Operational pressure | 5 / 8 bar | |
| Hydraulic connections | input | thread 3/8" |
| output | thread 3/8" | |
| Outer dimensions | ø 122 x 312 mm | |
| Weight | 4,66 kg | |
| Filter element | H101 | |
| Material | steel | |
| Normal akış | 2,0 l/dk. | |
| Filtreleme yeteneği | 1-3 µm | |
| Maksimum yağ sıcaklığı | 80 °C | |
| Maksimum tank hacmi | 500 litre | |
| Çıkış yağı viskozitesi | 9 - 220 cSt | |
| Operasyonel basınç | 5 / 8 bar | |
| Hidrolik bağlantılar | girdi | iplik 3/8" |
| çıktı | iplik 3/8" | |
| Dış boyutlar | ø 159,5 x 308,5 mm | |
| Ağırlık | 3,97 kg | |
| Filtre öğesi | H201 | |
| Malzeme | alüminyum | |
| Normal flow | 3,0 l /min. | |
| Filtration ability | 1-3 µm | |
| Maximum oil temperature | 80 °C | |
| Maximum tank volume | 1200 liters | |
| Output oil viscosity | 9 - 220 cSt | |
| Operational pressure | 5 / 8 bar | |
| Hydraulic connections | input | thread 3/8" |
| output | thread 3/8" | |
| Outer dimensions | ø 212 x 306,5 mm | |
| Weight | 4,36 kg | |
| Filter element | H351 | |
| Material | aluminium | |
Filtre muhafazaları C30, yüksek basınçlı soğutma kompresörü sistemlerini filtrelemek için tasarlanmıştır.
Filtre muhafazaları C30, en zorlu koşullarda bile korozyona karşı yeterince koruma sağlayan yüzey kaplamasına sahiptir.
Soğutma kompresörlerinde amonyak veya CFC'lerin bulunması nedeniyle, filtre gövdeleri ve soğutma uygulamalarına yönelik elemanlar, soğutma devresinin sızıntısını önlemek için tasarlanmıştır.
| Normal akış hacmi | 3 l/dk. | |
| Filtreleme yeteneği | 3 µm | |
| Maksimum yağ sıcaklığı | 180 °C | |
| Çıkış yağının viskozitesi | 9 - 220 cSt | |
| Çalışma basıncı | 35 bar | |
| Hidrolik bağlantılar | giriş | diş 1/4" |
| çıktı | diş 1/4" | |
| Dış boyutlar | ø 254 x 249 mm | |
| Ağırlık | 22,5 kg | |

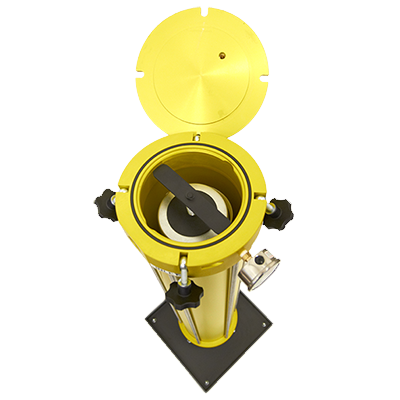

Mum filtre muhafazası (ECOMIL), alternatif filtreleme elemanları (mumlar) ile kesme, taşlama, hidrolik, yağlama, soğutma ve muhtemelen diğer yağ türleri için ultra ince filtreleme için tasarlanmıştır.
